BTL1151LT液位變送器
BTL-1151LT液位變送器是一種直接安裝在管道或容器上的現場變送器。由于隔離膜片直接與液體介質相接觸,無須將正壓側用導壓管引出,因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度,然后將其轉換成4~20mA.DC信號輸出。LT型液位變送器采用標準的法蘭進行安裝聯接
通用技術性能和參數
精度高,性能穩定。
二線制,4~20mA輸出(模擬)。4~20mA+HART輸出(智能)
采用固體δ室元件,接插式印刷電路板,抗振性強。
模擬量程、零點大范圍連續可調。智能符合HART通訊協議,可用HART通訊器與本智能表進行雙向通訊而不中斷輸出信號。具有自診斷和遠程診斷功能。帶有EEPROM,斷電后不丟失數據。
BTL3351調校簡捷:通過就地按鈕可進行各種功能組態,調零、調滿一次完成,可以加壓或不加壓進行量程設置,通用就地按鈕實際上是一個經濟的小型手操器。
單向過載保護性能好。
零部件互換性、通用性好,經久耐用。
品種規格齊全。安裝方便,使用場合廣泛,可在極限環境溫度(-40~+100℃)、寬測量范圍60Pa~41.37MPa、超高介質溫度(<400℃)以及強腐蝕、高真空防爆場合使用。
鑒于本系列產品設計和工藝的獨到之處,還有以下特點:
按可靠性設計方法,進行元器件的材料選擇;成品逐臺經過嚴格的穩定性和補償處理。
制訂了高于國內同類產品的技術標準,增設專有項目,按照內控質量指標進行考核和檢驗,以確
保出廠產品的實際綜合精度和穩定性位居國內產品的前列。
采用先進的全熔焊剛性密封新穎結構和特殊工藝及設備,克服了用戶反應強烈的遠傳變送器漏油問題。
采用動態型面保護設計法,極大地提高了遠傳裝置的過載能力,并改善了溫度特性和精度。
可根據用戶使用工藝參數進行耐溫設計,保證變送器在額定的高溫條件下,穩定可靠地工作。
產品概述
BTL-3351/1151系列電容式變送器可應用于石化、冶金、電力、食品、醫藥、造紙和紡織等工業部門,用來檢測流體的差壓、壓力、液位、界面和密度等參數,與節流孔板配合,還可用于測量流量。它將被測信號轉換成4~20mA.DC標準信號,傳送給顯示、計算、調節或控制等儀器,組成各種自控系統。
工作原理
BTL1151/3351電容式壓力、差壓變送器的傳感器均采用微位移式差動金屬電容δ室敏感部件,主要由實現壓力/電容轉換的δ室敏感部件和將電容轉換成二線制4~20mA.DC模擬信號或4~20mA.DC+HART智能的電子線路板組成。當過程壓力從測量容室的兩側(或一側)施加到隔離膜片后,經硅油灌充液傳至δ室的中心膜片上,中心膜片是一個邊緣張緊的平膜片,在壓力的作用下,產生相應的位移(最大約0.1mm),該位移即形成差動電容變化,并經電子線路板的解調、振蕩和放大,轉換成二線制的4~20mA.DC輸出信號,輸出電流與過程壓力的大小成正比。
智能型電容式壓力、差壓變送器采用先進的集成電路及表面貼裝(SMT)技術,變送器的電子部件由一塊電路板組成。BTL3351采用自動溫度補償技術
變送器的微處理器控制A/D和D/A轉換的工作也能完成自診斷及實現數字通訊。工作時,一個數字壓力值被微處理器,并作為數字儲存,以確保精密的修正和工程單位的轉換。此外,微處理器也能完成傳感器的線性化、量程比、阻尼時間以及其它功能,EEPEOM存儲所有的組態、特性化及數字微調的參數,存儲器為非易失性的,因此,即使斷電,所有存儲的數據仍能完好保持,以隨時實現智能的通訊。
軟件:通過一臺HART通訊器對3351智能變送器進行測試和組態?;蛘咄ㄟ^任意的支持HART通訊協議的上位系統完成通訊。
HART協議使用工業標準的BBLL202移頻鍵控(FSK)技術,以1200Hz或2200Hz的數字信號疊加在4~20mA的信號上實現通訊。通訊時頻率信號對4~20mA的過程信號不產生任何干擾。
自診斷:智能變送器可完成連續地自診斷。如果變送器被檢測出故障,則變送器的輸出由用戶可選擇大于22mA或小于3.8mA其中一個值,并且任何的HART上位機設備均能顯示該變送器自診斷的特殊信息代碼。
格式化:格式化功能是在變送器進行初始化設定和對數字電子部件進行維護時使用的,標準的格式化菜單提供了兩個功能:特性化和數字微調。
●特性化:盡管3351智能變送器在出廠時就已被特性化處理好,但用戶仍可以使用這一功能將現有的3351模擬變送器作一些簡單的更新,使它轉換為智能型。特性化功能:調節3351智能電容式變送器的電子部件,讓它正確地反映傳感器的輸出。
●本功能允許對變送器的特性進行數字標定,以達到制造廠標定的壓力標準值。數字微調包括兩種獨立的操作:
①傳感器微調:可以調節數字過程變量的讀數,使之精確反映壓力輸入;
②模擬輸出調整:使儀表的數字電流與儀表的4~20mA模擬輸出電流一致。
組態:
●標準組態:除非特別指定,否則將按下列組態供貨;
工程單位:KPa;4mA-0KPa;20mA—量程上限值;輸出—線性。
●軟件標簽:空白[;軟件標簽(8個字符),除非指明,否則是空白]。
●除標準組態參數外,用戶還可以指定下表附加的數據。
描述符 |
16字符 |
隔離膜片材料 |
類型碼信息 |
信息 |
32字符 |
傳感器充液 |
類型碼信息 |
日期 |
日月年 |
排液/排氣 |
類型碼信息 |
阻尼 |
秒 |
一體化表頭 |
已安排或沒有 |
遠傳膜盒 |
特定的信息 |
|
|
法蘭材料 |
類型碼信息 |
故障報警模式 |
高或低 |
O型圈材料 |
類型碼信息 |
參數寫保護 |
關或開 |
輸出信號:4~20MA.DC二線制(模擬)
二線制4~20mA直流信號上疊加數字信號,由用戶選擇線性或開方輸出。(智能)
供電電源:12~45V.DC(詳見負載特性圖)

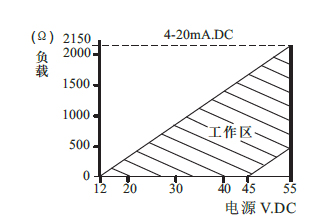

負載特性:
電源影響:<0.005%/V
負載影響:電源穩定時,無負載影響。
測量精度:調校量程的±0.2%,±0.25%,±0.5%
(標配精度為±0.5%,若選擇其他精度請?jiān)谟嗀涍x型時注明。)
遷移特性:最大正遷移量500%;最大負遷移量600%
注:① 負遷移量的絕對值,不大于一個工程大氣壓。
② 遷移后的上限或下限絕對值,均不應超過最大測量范圍的上限值。
③絕對壓力變送器不能進行負遷移。。
阻 尼:通??稍?.2~1.67秒之間可調,當灌充惰性液或帶遠傳裝置時,時間常數會增大。
啟動時間:<2秒,不需預熱
工作環境:環境溫度 -29~93℃(模擬放大器)
-29~75℃(數字/智能放大器)
-29~65℃(帶顯示表頭)
環境濕度 0~95%
防護特性:防護能力 IP65, IP67
防爆類型:隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響:DP類零位誤差:對于14MPa,±0.1%最大量程限值或±0.25%最大量程限值(量程代號為3),
在管道壓力下通過調零給予校正。
電磁輻射影響:0.05%最大量程值,接受輻射頻率27~500MHz,試驗場強3V/m。
指示表(%):指針表 標尺長44.5mm 精度±2%
液晶數顯 精度±0.2%
振動影響:任何方向200Hz振動時,±0.05%/g。
安裝位置:膜片未垂直安裝,可能產生零點誤差,但可通過調零來消除。
重 量:5.4Kg(不包括附件)

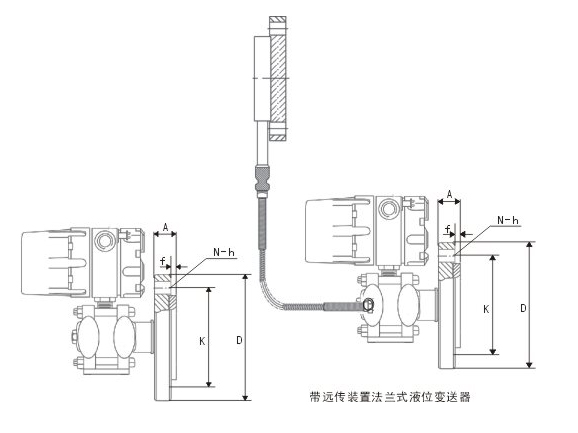

典型產品外形尺寸
