BTL901壓力變送器
液體、氣體、蒸汽壓力測量、液體液位測量。
●抗過載和抗沖擊能力強
●精度高,穩定性好。
●二線制工作方式,4~20mA信號輸出。
●敏感部件及線路板是全固體結構,堅固抗振。
●抗干擾能力強,溫度穩定性好。
●防爆殼體結構,可全天候使用。
●結構輕巧,簡單合理,無須支架,無須水平安裝,可直接任意位置安裝在管道上。

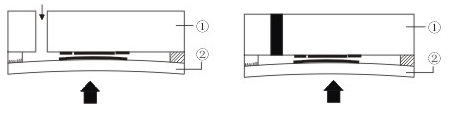

工作原理
介質壓力直接作用于陶瓷片,使測量膜片產生偏移。正常的壓力使膜片偏移 0.025mm;超壓狀態
也只使膜片偏移0.1mm。此時,測量膜片貼到了陶瓷支架上,避免了損壞。膜片位移產生的電容量,
與其直接連接的電子部件檢測,放大和轉換為標準信號輸出。

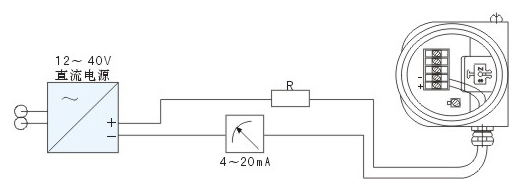

測量系統接線圖
在系統回路中必須采用屏蔽信號電纜,并可靠接地。

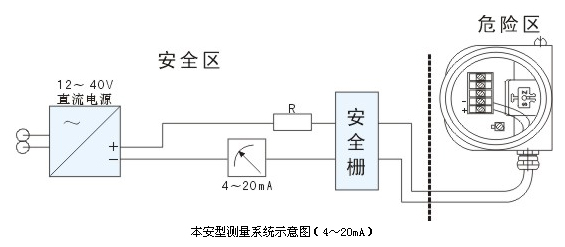

本安型壓力變送器
BTL90本安型壓力變送器采用本質安全電路,適用于爆炸危險區域,防爆等級ExiaⅡCT4,技術
性能指標與普通型壓力變送器相同。
在系統回路中必須采用屏蔽信號電纜,并可靠接地。

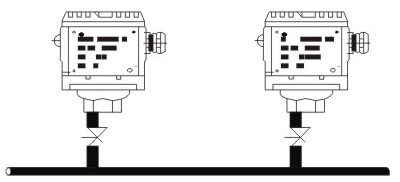

安裝方式

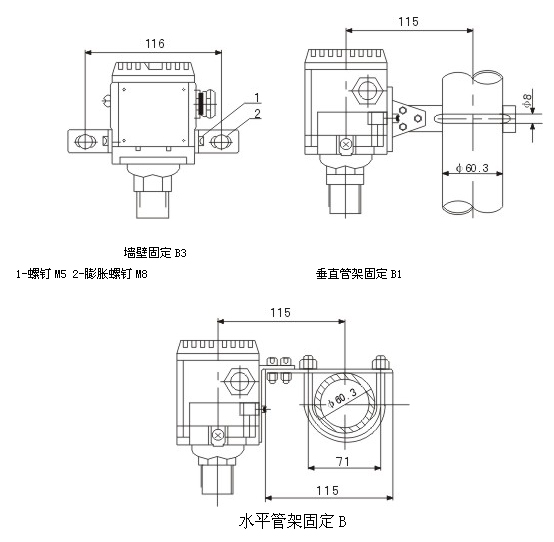

固定配件
用戶可依據現場環境及固定要求,用墻裝配件或管裝配件。
電源:24V·DC;無負載時變送器可工作在12V·DC,最大為40V·DC。
輸出信號:4~20mA
溫度范圍:環境溫度-40℃~80℃
介質溫度-40℃~85℃
儲存溫度-40℃~85℃
超壓極限:見量程表
相對濕度:0~95%。
阻尼:0.5S。
重量:0.85kg,
精度:±0.1%±0.2%±0.5%包括線性、變差和重復性的綜合誤差。
穩定性:最大量程的±0.1%(1年)
溫度影響:在-20~80℃內,變化量±0.15%/10℃。
超壓影響:加超壓極限內壓力后,誤差為最大量程的±0.25%。
防爆等級:ExiaⅡCT4~CT6(本安型)
負載阻抗R與電源電壓V的關系為:R≤50(V-12)Ω
振動影響:在任何軸向上頻率15Hz,誤差小于最大量程的±0.01%/g。
電源影響:小于輸出量程0.01%/V。
負載影響:如輸入電壓滿足負載特性,則無負載影響。
安裝位置影響:無
模擬型調節和校準
將調整滑蓋的螺釘旋松,撥開滑蓋露出電位器調整孔。 Z (Zero)零點調節范圍
±5%; S(Span)滿量程調節范圍30%。 如需要較大范圍的調整, 可以通過PCB板上
的電阻實現零點50%上調,量程遷移比10:1,電位器可實現3:1的遷移。
智能型調節和校準
打開蓋子同時按住Z。S鍵5秒以上,激活功能。按住Z鍵5秒以上,設置當前壓力點為4mA。
加滿點壓力按住S鍵5秒以上,設置當前壓力點為20mA。
